Трубы для кабелеводов ЭЛЕКТРОКОР

Двухслойные гофрированные трубы ЭЛЕКТРОКОР для устройства кабельных каналов

ЭЛЕКТРОКОР – двухслойные профилированные трубы из полиэтилена, имеющие гладкий внутренний и гофрированный наружный слой. Трубы ЭЛЕКТРОКОР обладают повышенной прочностью и специально предназначены для создания однородных, равномерных и упорядоченных по длине и сечениям кабельных каналов с возможностями механизированной протяжки (замены) кабелей в этих каналах.

Трубы предназначены для наружной подземной раздельной и совместной прокладки в них:

  • силовых кабелей и электрических проводов,
  • телекоммуникационных кабелей,
  • сигнальных кабелей,
  • кабелей управления,
  • электрических кабелей связи,
  • оптических кабелей связи.

Возможности кабельных каналов

  1. Увеличение срока службы кабелей
  2. Обеспечение защитных мер от проникновения влаги и грязи кабелеводов, дополнительная защита кабеля от механических повреждений.
  3. Возможность ввода кабелей и их замены в кабельных каналах и переходных колодцах во время и после окончания строительства, построение резервных каналов кабельной канализации, что крайне важно в условиях высоких темпов развития городского хозяйства и инженерных коммуникаций.
  4. удобство при строительстве временных коммуникаций на строящемся объекте.
  5. Возможность построения трасс от колодца до колодца без единого соединения.

Преимущества использования систем ЭЛЕКТРОКОР

  • Долговечность - срок службы более 50 лет.
  • Расширенный температурный диапазон эксплуатации от -50 ºС до +60 °С: трубы сохраняют прочность и гибкость даже при низких отрицательных температурах, устойчивость к циклическим колебаниям температуры грунта или строительной конструкции. Это исключает их относительное перемещение.
  • Высокая кольцевая жесткость.
  • Гладкая внутренняя поверхность и низкий коэффициент трения упрощает процесс протяжки кабеля.
  • Герметичность кабелевода обеспечивается надежным соединением через муфту и уплотнительное кольцо с защитным язычком.
  • Повышенная звуковая и тепловая изоляция.
  • Гибкость, позволяющая произвести повороты трассы, возможность прокладки по нестандартным конструкциям.
  • Малый вес труб ЭЛЕКТРОКОР, удобство и скорость монтажа.
  • Высокая сейсмостойкость, возможность прокладки в подвижных и каменистых грунтах.
  • Химическая стойкость в агрессивных средах.
  • Оптимальный выбор типоразмеров труб, комплектующих и соединительных деталей.
  • Конкурентная цена по сравнению с другими видами труб и импортными аналогами.

Применение двухслойных профилированных труб ЭЛЕКТРОКОР в устройстве кабелеводов позволяет сократить сроки работ, повысить их качество, а также снизить финансовые и трудозатраты на будущее строительство и ремонт кабельных линий.

Параметры выпускаемых труб
ТУ 2248-010-59355492-2006

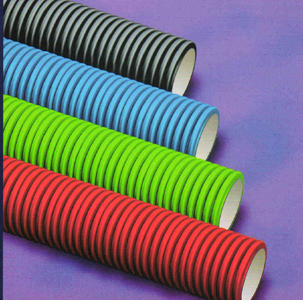

Трубы ЭЛЕТРОКОР изготавливаются двух видов кольцевой жесткости: 4 кН/м2 (SN4) и 8 кН/м2 (SN8) прямыми отрезками длиной 6 и 12 м, в бухтах - по 50 м для диаметров труб до 160 мм или другой длины, согласованной с потребителем. Цвет наружного слоя трубы может быть выполнен по желанию заказчика.

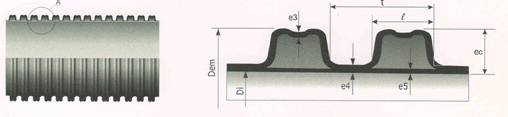

Рисунок

Тип трубы Наруж. диаметр Внутр.диаметр Высота гофра Толщина стенки гофра, е₃ Толщина стенки внутр. слоя, е₅ Толщина стенки Шаг гофра Ширина выступа гофра Расчет. масса 1 м труб, кг
dₑₘ dᵢ ec SN4 SN8 SN4 SN8 e₄ t l SN4 SN8
Труба в бухтах
110/91 110 91 8,7 0,4 0,6 0,1 1 12 8,6 0,4 0,55
125/107 125 107 9 0,5 0,7 0,1 1 12 8,6 0,6 0,8
160/139 160 139 10 0,6 0,8 0,1 1 12 9 1 1,5
Отрезки 6 и 12 м
110/91 110 91 8,7 0,4 0,5 0,3 0,8 1 12,6 8,6 0,79 0,98
125/107 125 107 9 0,4 0,6 0,5 0,8 1,1 12,6 8,6 0,88 1,1
160/139 160 139 10 0,4 0,7 0,6 0,8 1 12,6 9 1,27 1,7
200/176 200 176 13 0,5 0,7 1,1 1,4 16,5 12 1,75 2,3
250/216 250 216 15 0,5 0,8 1,4 1,7 37 23 2,9 3,5

Муфтовое соединение труб ЭЛЕКТРОКОР

Трубы ЭЛЕКТРОКОР можно легко и быстро соединить с помощью муфты и специальных уплотнительных каучуковых колец. Муфта конструктивно представляет собой полиэтиленовый цилиндр с центральным опорным внутренним кольцом и наружными ребрами жесткости. Уплотнительное кольцо устанавливается в паз 2-го рифления трубы, уплотняющий профиль («язычок») должен быть направлен в сторону, противоположную направлению ввода трубы в муфту. Соединительная муфта устанавливается на трубу вручную без применения дополнительных инструментов. Преимуществом использования муфт является и сохранение ровной внутренней поверхности в месте соединения, что не создает дополнительных трудностей при протяжке кабеля.

Теплофизические и электрические свойства труб ЭЛЕКТРОКОР

Наименование показателя Значение Метод
Коэффициент теплопроводности, Вт/м ∙ К (41,8 – 44) 10-2 ГОСТ 16338
Удельная теплоемкость при 20 – 25 °С, Дж/кг ∙ °С 1680 – 1880 ГОСТ 16338
Удельное объемное электрическое сопротивление, Ом∙см 1∙1016– 1∙1017 ГОСТ 6432.2
Удельное поверхностное электрическое сопротивление, Ом 1∙1014 ГОСТ 6432.2
Диэлектрическая проницаемость при частоте 106Гц, не более 2,4 ГОСТ 22372
Электрическая прочность, кВ/мм, не менее 35 ГОСТ 6433.3
