Основное преимущество сборного колодца – возможность сборки на месте благодаря небольшому весу элементов и универсальности конструкций.

Основные части сборного колодца диаметром 400 мм

Благодаря разнообразным решениям при обустройстве верха (чугунный люк средний (12,5 т) и тяжелый (40 т), полиэтиленовая крышка), система колодцев КОРСИС 400 мм предоставляет возможность широкого диапазона применения – как в зеленых зонах, так и в зонах с повышенным классом нагрузки.

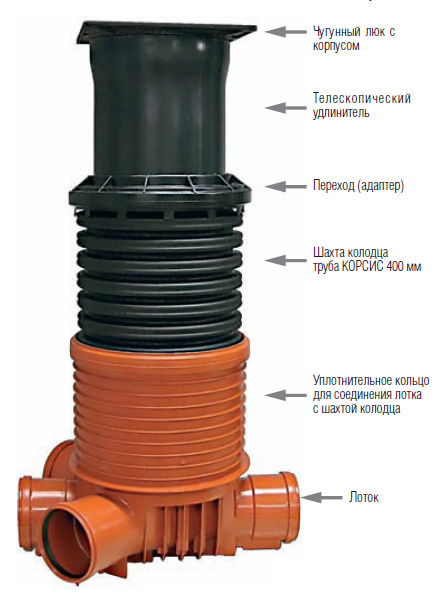

Фото 1 — Основные части сборного колодца

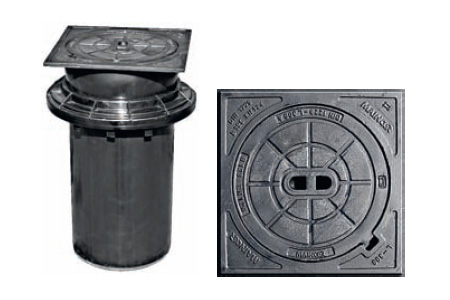

Фото 2 — Люк с телескопическим адаптером, тип средний

Люк чугунный с телескопическим удлинением и адаптером, класс нагрузки средний (12,5 т), изготовлен из серого чугуна, поставляется вместе с телескопической насадкой и пластмассовым адаптером для герметичного соединения телескопического удлинителя с шахтой колодца. Применяется в пешеходных и парковочных зонах. Возможна поставка с водозаборной решеткой. Позволяет регулировать высоту колодца в диапазоне до 500 мм.

Фото 3 — Люк с телескопическим адаптером, тип тяжелый

Фото 4 — Люк, тип тяжелый

Люк чугунный с телескопическим удлинением и адаптером, класс нагрузки тяжелый (40 т), изготовлен из серого чугуна, поставляется вместе с телескопической насадкой и пластмассовым адаптером для герметичного соединения телескопического удлинителя с шахтой колодца. Применяется в зонах повышенной нагрузки. Возможна поставка с водозаборной решеткой. Позволяет регулировать высоту колодца в диапазоне до 500 мм. Полимерный адаптер представляет собой жесткий «воротник», выполняющий роль соединительной детали телескопического удлинителя с шахтой колодца. Конструкция адаптера обеспечивает герметичность и гарантированную прочность, а также упрощает монтаж (рис. 1). Допускается наклон (до 7°) телескопической части колодца относительно шахты (фото 5).

Фото 5 — Конструкция адаптера допускает отклонение телескопической части

Рисунок 1 — Конструкция полимерного адаптера

Шахта колодца изготавливается из трубы КОРСИС DN/OD 400 мм (внутренний диаметр 343 мм) SN8, которая соединяется с лотком с помощью уплотнительного кольца 400 мм. Полипропиленовый лоток поставляется двух конфигураций: прямопроходной (фото 7) и крестовидный (фото 8), с возможностью подключения как гладких, так и гофрированных труб.

Рисунок 2 — Чертеж прямопроходного лотка

Фото 6 — Прямопроходной лоток

Рисунок 3 — Чертеж крестовинного лотка

Фото 7 — Крестовинный лоток

Возможные диаметры подключения: 110, 160, 200, 250 и 315 мм. Неиспользуемые патрубки могут быть заглушены (фото 28, 29, 30).

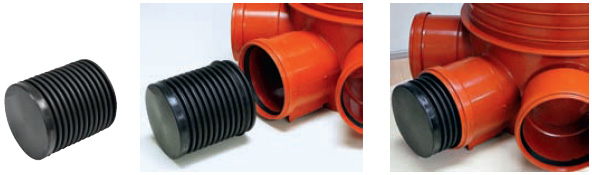

Фото 8,9,10 — Заглушка для патрубка и пример ее использования

Основные части сборного колодца диаметром 630–800 мм

Сборные колодцы 630–800 мм состоят из универсальных элементов: шахта колодца (труба КОРСИС) и лоток. Шахта колодца изготавливается из трубы КОРСИС DN/OD 630 или 800 мм (внутренний диаметр 535 и 678 мм) SN8, которая соединяется с лотком с помощью уплотнительной манжеты.

Универсальный лоток применяется при устройстве колодцев с диаметром шахты 630 или 800 мм (фото 12). Для удобства подготовки лотка к монтажу трубопровода на лотках нанесены метки, определяющие размер отверстия. Труба к лотку присоединяется с помощью уплотнительных манжет. Лоток 630–800 мм рассчитан на подключение труб диаметрами от 160 до 400 мм включительно.

Фото 11 — Лоток 630-800 мм

Рисунок 4 — Чертеж устройства лотка 630–800 мм (вид сбоку)

Рисунок 5 — Схема устройства лотка 630–800 мм с боковыми подключениями под 60° (вид сверху)

Основные части сборного колодца диаметром 1000–1200 мм

Сборные колодцы 1000–1200 мм состоят из универсальных элементов: горловины, шахты колодца (изготовлена из трубы КОРСИС) и лотка. Горловина выполняет роль конусного перехода с 1000 или 1200 на 620 мм, что упрощает обустройство верхних частей колодца и плит перекрытия (фото 13, 14). Горловина соединяется с шахтой колодца с помощью уплотнительного кольца.

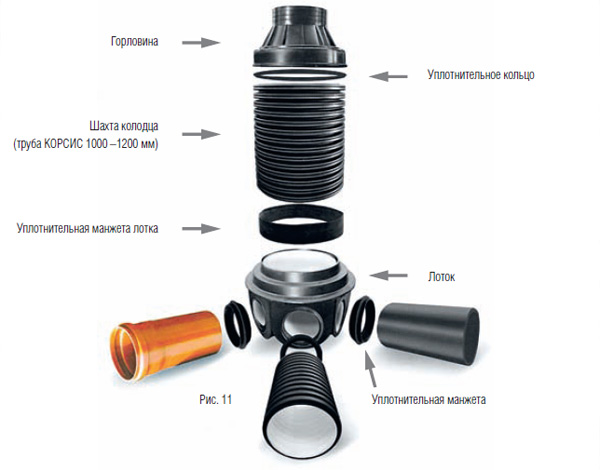

Рисунок 6 — Основные части сборного колодца

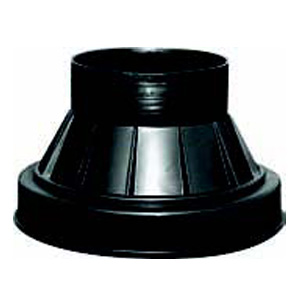

Фото 12 — Концентрическая горловина для шахты 1000 мм

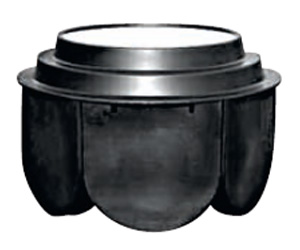

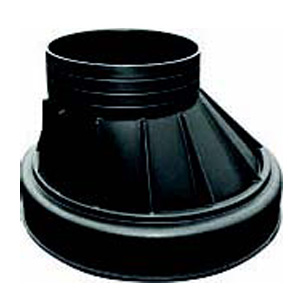

Фото 13 — Эксцентрическая горловина для шахты 1200 мм

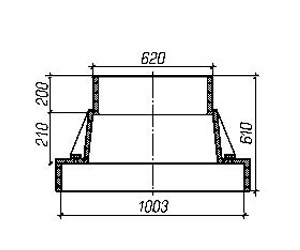

Рисунок 7 — Чертеж концентрической горловины для шахты 1000 мм

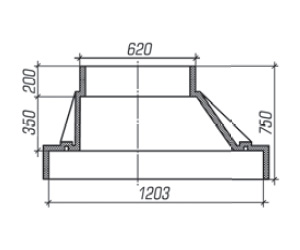

Рисунок 8 — Чертеж эксцентрической горловины для шахты 1200 мм

Шахта колодца изготавливается из трубы КОРСИС DN/OD 1000 или 1200 мм (внутренний диаметр 851 и 1030 мм соответственно SN8), которая соединяется с лотком с помощью уплотнительной манжеты. Универсальный лоток применяется при устройстве колодцев с диаметром шахты 1000 или 1200 мм (фото 15). Для удобства подготовки лотка к монтажу трубопровода на лотках нанесены метки, определяющие размер отверстия. Труба к лотку присоединяется с помощью уплотнительных манжет. Лоток 1000–1200 мм рассчитан на подключение труб диаметрами от 250 до 500 мм включительно.

Рисунок 9 — Схема устройства лотка 1000–1200 мм с боковыми подключениями под 90°

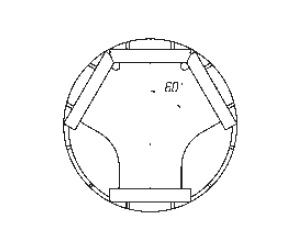

Рисунок 10 — Схема устройства лотка 1000–1200 мм с боковыми подключениями под 60°

Фото 14 — Лоток 1000–1200 мм

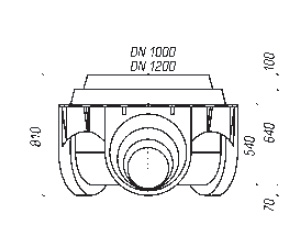

Рисунок 11 — Чертеж лотка 1000–1200 мм (вид сбоку)
