Теплоизолированные трубы ИЗОПРОФЛЕКС-АРКТИК

Незамерзающие водопроводы

Рабочая температура: до 40℃

Рабочее давление: 1,0 – 1,6 МПа

Диаметры: 25 – 110 мм

Теплоизоляция: полужесткий пенополиуретан

Напорная труба: полиэтилен ПЭ-80 (ПЭ-100); изготовлена по ГОСТ 18599-2001

Исполнение: однотрубное; оснащается каналом для прокладки нагревательного кабеля

Способы прокладки: надземный; подземный бесканальный; в проходных и непроходных каналах

Назначение: незамерзающие сети холодного водоснабжения и напорной канализации

Область применения

ИЗОПРОФЛЕКС-АРКТИК — система гибких труб, предназначенная прежде всего для использования в системах хозяйственно-питьевого водоснабжения при отрицательных температурах окружающей среды, например, для районов Крайнего Севера, при прокладке по поверхности грунта.

Эта система разработана как для использования в небольших и средних водопроводных сетях местного и районного назначения, так и в промышленности и сельском хозяйстве для питьевого водоснабжения, удаления сточных вод, в холодильных установках и пр.

Могут также использоваться для трубопроводов, транспортирующих другие жидкости, к которым полиэтилен химически стоек.

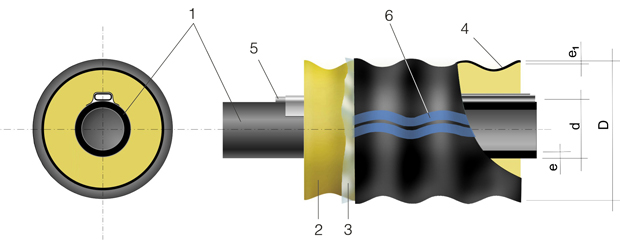

Конструкция

  1. Напорная труба из полиэтилена.
  2. Теплоизоляция из полужесткого ППУ.
  3. Барьерный слой.
  4. Защитная оболочка из полиэтилена.
  5. Канал для нагревательного кабеля.
  6. Идентификационные полосы голубого цвета.

ИЗОПРОФЛЕКС-АРКТИК Комфорт — система полиэтиленовых трубопроводов ИЗОПРОФЛЕКС-АРКТИК, интегрированная с системой электрообогрева «Тепломаг»®.

В качестве тепловыделяющих элементов используются саморегулирующиеся нагревательные кабели, прокладываемые под теплоизоляцией при монтаже трубопровода.

Кроме нагревательных кабелей, система «Тепломаг»® включает в себя также распределительную сеть — силовые и информационные кабели, распределительные коробки и крепежные элементы, а также систему управления – шкафы управления, терморегуляторы, датчики температуры трубы и воздуха, пускорегулирующую и защитную аппаратуру.

Диаметры

Номенклатура
ИЗОПРОФЛЕКС-АРКТИК		 ДУ, мм ДУ, мм Напорная труба
SDR 13,6 D х e, мм		 Защитная оболочка
D х e, мм		 Мин.радиус
изгиба, м		 Масса 1 м, кг
25/75* 20 ¾ 25 х 2,0 79 х 2,0 0,7 0,94
25/90 20 ¾ 25 х 2,0 94,4 х 2,2 0,8 1,24
32/90 25 1 32 х 2,4 94,4 х 2,2 0,8 1,32
40/90 32 1 ¼ 40 х 3,0 90 х 2,2 0,8 1,44
40/110* 32 1 ¼ 40 х 3,0 114,8 х 2,4 0,9 1,87
50/110 40 1 ½ 50 х 3,7 114,8 х 2,4 0,9 2,05
50/125* 40 1 ½ 50 х 3,7 139,7 х 2,6 1,0 2,40
63/125 50 2 63 х 4,7 129,7 х 2,7 1,0 2,70
63/145* 50 2 63 х 4,7 150,4 х 2,7 1,1 3,22
75/145 65 2 ½ 75 х 5,6 150,4 х 3,0 1,1 3,56
75/160 65 2 ½ 75 х 5,6 165,3 х 2,9 1,2 3,99
90/160 80 3 90 х 6,7 165,3 х 2,9 1,2 4,51
110/200 100 4 110 х 8,1 200,7 х 3,14 1,3 6,48

* - Изготавливаются по дополнительному согласованию с потребителем.

Преимущества системы

Полиэтилен, используемый для изготовления труб ИЗОПРОФЛЕКС-АРКТИК, обладает высокой коррозионной и химической стойкостью, не содержит токсичных компонентов и допущен Госсанэпиднадзором России к использованию в питьевом и хозяйственном водоснабжении.

Теплоизоляция изготовлена из экологически чистого, вспененного без использования фреона, полиуретана, обладающего высокими теплоизоляционными свойствами.

Гибкость труб ИЗОПРОФЛЕКС-АРКТИК позволяет использовать их при практически любых вариантах прокладки трубопровода и дает возможность выбрать его оптимальный маршрут.

Трубы ИЗОПРОФЛЕКС-АРКТИК поставляются на строительную площадку длинномерными отрезками требуемой длины (в бухтах), что дает возможность обойтись при укладке минимальным количеством соединений. Это также позволяет значительно сузить траншеи для прокладки труб, что существенно снижает производственные затраты и сроки проведения монтажных работ.

Физические свойства полиэтиленовых труб позволяют производить их укладку без учета теплового расширения.

Монтаж соединительных деталей прост и надежен. Широкий выбор соединительных деталей позволяет найти надлежащее решение в любой ситуации.
