Двухслойные гофрированные трубы из полиэтилена для безнапорной и ливневой канализации
Полиэтиленовые трубы КОРСИС — это изготовленные методом cо-экструзии двухслойные гофрированные трубы с двойной стенкой (гофрированная снаружи, гладкая изнутри).
Геометрическая форма двухслойного профиля обеспечивает высокую сопротивляемость деформации. Гофрированные трубы КОРСИС выпускаются двух типов, которые отличаются по классу (SN) кольцевой жесткости (6 кН/м² или 8 кН/м²), что дает возможность использования водопровода при подземной укладке на разных глубинах (таблица 1).

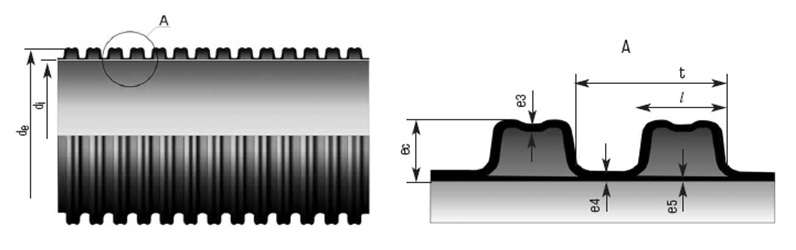

Таблица 1 — Типоразмеры гофрированных труб для канализации КОРСИС
| Номинальный размер трубопровода / внутренний диаметр (DN/OD) / di, мм | Номинальный наружный диаметр dn, мм | Внутренний диаметр di, мм | Высота гофра eс, мм | Толщина стенки гофра е3 (не менее для номинальной кольцевой жесткости), мм | Толщина стенки внутреннего слоя e5 (не менее), мм | Толщина стенки e4 (не менее), мм | Шаг гофра t, мм | Ширина выступа гофра l, мм | ||
|---|---|---|---|---|---|---|---|---|---|---|
| SN6 | SN8 | SN6 | SN8 | |||||||
| 110/91 | 110 | 91 | 8,7 | 0,45 | 0,5 | 0,55 | 0,8 | 1,0 | 12,6 | 8,6 |
| 160/139 | 160 | 139 | 10,0 | 0,6 | 0,7 | 0,7 | 0,8 | 1,0 | 12,6 | 9 |
| 200/176 | 200 | 176 | 13,0 | 0,6 | 0,7 | 1,1 | 1,4 | 16,5 | 12 | 200/176 |
| 250/216 | 250 | 216 | 15,0 | 0,7 | 0,8 | 1,4 | 1,7 | 37 | 23 | 250/216 |
| 315/271 | 315 | 271 | 21,0 | 0,9 | 1,2 | 1,6 | 1,9 | 42 | 27 | 315/271 |
| 400/343 | 400 | 343 | 26,0 | 1,2 | 1,5 | 2,0 | 2,3 | 49 | 30 | 400/343 |
| 500/427 | 500 | 427 | 33,0 | 1,4 | 1,7 | 2,8 | 2,8 | 58 | 38 | 500/427 |
| 630/535 | 630 | 535 | 45,0 | 1,6 | 1,9 | 3,3 | 3,3 | 75 | 47 | 630/535 |
| 800/687 | 800 | 678 | 55,0 | 1,7 | 2,1 | 4,1 | 4,1 | 89 | 56 | 800/687 |
| 1000/851 | 1000 | 851 | 71,0 | 2,0 | 2,4 | 5,0 | 5,0 | 98 | 60 | 1000/851 |
| 1200/1030 | 1200 | 1030 | 79,0 | 2,2 | 2,6 | 5,0 | 5,0 | 110 | 80 | 1200/1030 |
Внешняя стенка двухслойной трубы КОРСИС черного цвета обеспечивает необходимый уровень стойкости к негативному воздействию ультрафиолета; внутренняя стенка белого цвета существенно облегчает визуальную диагностику магистрали.
Гофрированные трубы КОРСИС выпускаются отрезками стандартной длины в 6 или 12 метров.
В настоящий момент производитель гофрированные трубы выпускаются в двух видах номинальной кольцевой жесткости: SN 6 и SN 8. Также выпускаются трубы КОРСИС ПРО с кольцевой жесткостью SN 16. Стандартная длина труб 6 и 12 метров, с приваренным раструбом длиною 315-1200 мм.
Полиэтиленовые трубы КОРСИС различных классов кольцевой жесткости отличаются исключительно толщиной внешней гофрированной стенки. Используемое при производстве современное оборудование позволило добиться постоянной величины внутреннего и наружного диаметров трубы, благодаря чему стало возможно проведение гидравлических расчетов без учета классов кольцевой жесткости и обеспечение соединения с использованием стандартных муфт для труб различных классов жесткости при одновременном соблюдением необходимо высокого уровня качества.
Гофрированные трубы Корсис — преимущества
Стандартно к канализационным трубам, для ливневой, напорной или безнапорной канализации предъявляются следующие требования:
- высококачественные гидравлические характеристики;
- высокая стойкость к различным внешним нагрузкам;
- максимальная герметичность соединений на протяжении всего периода использования;
- высокая степень защиты от коррозионных и химических воздействий;
- высокая степень защиты от истирания;
- защита от возникновения новообразований и отложений различного типа;
- максимально быстрый монтаж, не требующий аккумуляции дополнительных сил и средств;
- максимально выгодное соотношение цены и качества по сравнению с аналогами, изготовленными из других материалов.
Гофрированная труба КОРСИС полностью отвечают этим требованиям:
- Канализационные гофрированные трубы КОРСИС производятся из полиэтилена — полимера, главными характеристиками которого являются: высокая степень ударопрочности (в том числе при минусовых температурах), высокая степень защиты от химических воздействий, необходимый уровень сопротивления истиранию по сравнению с множеством других материалов, используемых при производстве изделий;
- Полиэтиленовые трубы КОРСИС обладают высоким уровнем кольцевой жесткости — как за счет оптимальной конструкции, так и вследствие применения производителем специальных марок полиэтилена;
- Полиэтиленовые трубы КОРСИС изготавливаются с учетом требований максимально простого монтажа: соединение трубы осуществляется путем использования муфты и резинового уплотнительного кольца или путем стыковой сварки. Уплотнительное кольцо помещается внутрь гофры, что позволяет предотвратить ее смещение при проведении монтажных работ. Благодаря своему особому профилю уплотнительное кольцо обеспечивает максимальную герметичность водопровода;
- Благодаря возможности использования широкого ассортимента фитингов, колодцев, а также возможности соединения с любым из существующих типов или материалов, полиэтиленовые трубы КОРСИС обладают высокой степенью универсальности;
- Благодаря малому весу трубы КОРСИС легко хранить, транспортировать, монтировать;
- Использование производителем современного оборудования и технологических ноу-хау значительно увеличило срок службы труб КОРСИС (в сравнении с аналогами, изготовленными с применением иных материалов), при этом не увеличив стоимости эксплуатации;
- Трубы КОРСИС обладают наиболее оптимальным соотношением «цена-качество» по сравнению не только с традиционными полиэтиленовыми трубами, но и с водопроводными трубами, изготовленными из любых других материалов.
Особенности проведения монтажных работ
Труба КОРСИС применяется при подземной прокладке на глубине до 15 м. При этом минимальная допустимая глубина заложения не должна быть менее 1 метра. Необходимо учитывать, что грамотный выбор материала при засыпании траншеи имеет решающее значение: его гранулометрический состав должен быть таким, чтобы засыпной материал легко заполнял впадины гофра, то есть чтобы размер частиц не превосходил ширину профиля (табл.1).
Важные особенности различных типов соединения:
- Соединение методом сварки встык. Одним из главных преимуществ двухслойных полиэтиленовых труб КОРСИС является возможность их соединения методом сварки. При этом методе используются стыковые сварочные машины и техника проведения работ, аналогичные тем, что применяются при сварке стандартных полиэтиленовых труб. При этом режим сварки, в том числе время, давление и температура, устанавливаются исходя из толщины свариваемых стенок.
- Соединение с помощью соединительной муфты и уплотнительного кольца. Уплотнительное кольцо устанавливается в паз первого (диаметр 250—1200 мм) или второго (диаметр 110—200 мм) рифления.
Особенности проектирования
При разработке проектов канализационных систем с использованием полиэтиленовых труб важнейшее значение должно быть отведено решению вопросов об окончательной стоимости (под которой понимают совокупную стоимость материала, прокладки и эксплуатации) и максимальной длительности использования (при соблюдении условий правильного технического обслуживания) столь сложных инженерных сооружений.
Разработчик проекта, заказчик, подрядчик, служба эксплуатации обязаны оптимизировать все аспекты, компоненты системы: схему трассы, выбор материала, определение методов, технологии монтажа, режим эксплуатации.
При проектировании подземных самотечных систем канализации, используя двухслойные гофрированные полиэтиленовые трубы КОРСИС следует в первую очередь руководствоваться положениями СНиП 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации» и СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов», а также техническим описанием и руководством по монтажу.
Рекомендуемая скорость потока:
0,5-4 м/сек — сточные воды,
0,5-7 м/сек — дождевая вода.
