Гибкие полимерные теплоизолированные трубы повышенной надежности
Рабочая температура: 95℃
Рабочее давление: 1,0 МПа
Диаметры: 40 – 225 мм
Длина отрезка: до 1 200 м
Напорная труба: «ДЖИ-ПЕКС-АМТ»: сшитый полиэтилен (PEX-a), армированный волокном Kevlar®
Теплоизоляция: полужесткий пенополиуретан
Исполнение: однотрубное
Способы прокладки: подземный бесканальный; в проходных и непроходных каналах
Назначение: вторичный контур сетей теплоснабжения (сети с ЦТП); сети ГВС

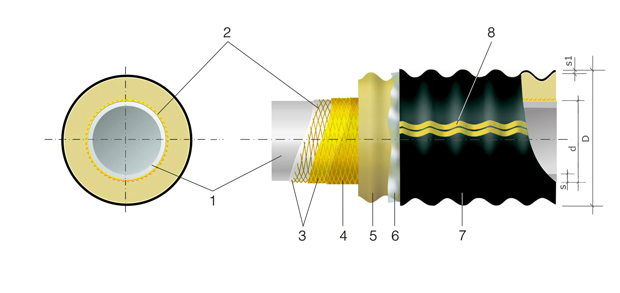

Конструкция
- Тонкостенная труба Рех-а.
- Армировка из арамидного волокна Kevlar®
- Последовательность слоев из сополимеров этилена.
- Кислородно-защитный слой.
- Теплоизоляция из полужесткого ППУ.
- Барьерный слой.
- Защитная оболочка из полиэтилена.
- Идентификационные полосы желтого цвета.
Диаметры
| Номенклатура ИЗОПРОФЛЕКС-95А |
Напорная труба «ДЖИ-ПЕКС-135АМТ», d x e (мм) | Защитная оболочка, D x e (мм) | Масса 1 м, кг | Мин. радиус изгиба, м |
Макс. длина в бухте, м |
Макс.длина на барабане, м |
|---|---|---|---|---|---|---|
| 40/75 | 40 х 4,0 | 79,0 х 2,0 | 1,18 | 0,8 | 200 | 1200 |
| 40/90 Плюс* | 40 х 4,0 | 94,4 х 2,2 | 1,48 | 0,8 | 160 | 900 |
| 50/90 | 47,7 х 3,6 | 94,4 х 2,2 | 1,49 | 0,8 | 160 | 900 |
| 50/100 Плюс | 58,5 х 4,0 | 103,4 х 2,2 | 1,70 | 0,9 | 160 | 720 |
| 63/100 | 63 х 5,8 | 114,8 х 2,4 | 1,82 | 0,9 | 160 | 720 |
| 63/110 Плюс | 58,5 х 4,0 | 114,8 х 2,4 | 2,03 | 0,9 | 160 | 720 |
| 75/110 | 69,5 х 4,6 | 114,8 х 2,4 | 2,22 | 0,9 | 160 | 720 |
| 75/125 Плюс | 69,5 х 4,6 | 129,7 х 2,6 | 2,57 | 1,0 | 140 | 650 |
| 90/125 | 84,0 х 6,0 | 129,7 х 2,6 | 2,99 | 1,0 | 140 | 510 |
| 90/145 Плюс | 84,0 х 6,0 | 150,4 х 2,7 | 3,50 | 1,1 | 130 | 400 |
| 110/145 | 101,0 х 6,5 | 150,4 х 2,7 | 3,80 | 1,1 | 130 | 350 |
| 110/160 Плюс | 101,0 х 6,5 | 165,3 х 2,9 | 4,24 | 1,2 | 120 | 350 |
| 140/180 | 127,0 х 7,1 | 185,0 х 3,0 | 5,305,85 | 1,3 | 100 | 180 |
| 140/200 Плюс | 127,0 х 7,1 | 200,5 х 3,1 | 6,16 | 1,4 | 70 | 180 |
| 160/200 | 144,0 х 7,5 | 200,5 х 3,1 | 7,08 | 1,4 | ** | 120 |
| 160/225 | 144,0 х 7,5 | 225,9 х 3,2 | 1,6 | ** | 120 |
* «Плюс» — трубы с усиленным типом изоляции, предназначены для районов с отрицательной среднегодовой температурой наружного воздуха.
** Поставка труб 160/200 и 160/225 Плюс осуществляется только на барабанах специальным транспортом.
Преимущества системы
1. Надежность
Статистика аварийных случаев при использовании систем гибких трубопроводов типа ИЗОПРОФЛЕКС-А с 2002 г. показывает, что на 95 километров трубопровода в год приходится в среднем одно повреждение.
2. Скорость монтажа
Опыт прокладки систем гибких трубопроводов типа ИЗОПРОФЛЕКС-А показывает, что скорость монтажа в этом случае в 5–10 раз выше по сравнению с традиционными металлическими трубами. Бригада из четырех человек обеспечивает прокладку 400–700 метров трубопровода за смену. При этом не требуется использования погрузочно-разгрузочных механизмов и сварочной техники.
Система позволяет производить замену трубопроводов с отключением потребителя всего лишь на 2–3 часа, что дает возможность производить замену сетей в любое время года. На ремонт повреждения трубопровода типа ИЗОПРОФЛЕКС-А требуются считанные часы.
Стоимость монтажа, ремонтно-эксплуатационные расходы
При монтаже трубопроводов типа ИЗОПРОФЛЕКС-А объем земляных работ в 3–10 раз меньше по сравнению с традиционными металлическими трубами.
Стоимость монтажа труб ИЗОПРОФЛЕКС-А в 5–10 раз ниже.
Ремонтно-эксплуатационные расходы сокращаются в 2–3 раза. Затраты на благоустройство — в 3–4 раза.
3. Технические преимущества
Трубы ИЗОПРОФЛЕКС-95А поставляются цельными отрезками длиной до 1 200 метров, что позволяет в несколько раз уменьшить количество стыков по сравнению с традиционными металлическими трубами.
Трубы ИЗОПРОФЛЕКС-А рассчитаны на бесканальную прокладку. Соответственно, реконструкцию теплосетей можно осуществлять в обход существующих железобетонных каналов без их вскрытия.
Трубы ИЗОПРОФЛЕКС-А самокомпенсируемые. При прокладке не требуются компенсаторы, отводы, неподвижные опоры.
Прокладка теплосетей с использованием труб ИЗОПРОФЛЕКС-А возможна без вскрытия дорожного полотна и других объектов. В этом случае используют метод горизонтально-направленного бурения (ГНБ).
Трубопровод типа ИЗОПРОФЛЕКС-А не требует катодной защиты.
Трубы ИЗОПРОФЛЕКС-А не подвержены внешней и внутренней коррозии, их пропускная способность сохраняется в течение всего срока эксплуатации.
При отсутствии у труб ИЗОПРОФЛЕКС-А механических повреждений не требуется плановое отключение для испытаний в весенне-летний период.
Гибкость труб ИЗОПРОФЛЕКС-А позволяет плавно обходить препятствия: строения, коммуникации, отдельно стоящие деревья; их целесообразно использовать в плотной городской застройке.
4. Экономическая целесообразность
Затраты, приведенные к году эксплуатации трубопроводов типа ИЗОПРОФЛЕКС-А, примерно в 2–7 раз ниже, чем у традиционных стальных предизолированных трубопроводов.
5. Теплопотери
Тепловые потери труб ИЗОПРОФЛЕКС-А соответствуют требованиям СНиП 41-03-2003.
Применяемый материал для тепловой изоляции- пенополиуретан (ППУ), вспенивание которого осуществляется без использования фреона (вспенивающий агент — СО2).
| Свойство материала | Значение | Стандарт |
| Плотность | ≈ 55 – 75 кг/м³ | ГОСТ 409-77, ТУ 2248-021-40270293-2005 |
| Теплопроводность при средней t 50℃ | ≤ 0,032 Вт/м· К | ГОСТ 7076-99 |
| Напряжение сжатия при 10%-ной деформации | ≥ 0,2 МПА | ГОСТ 23206, ТУ 2248--021-40270293-2005 |
| Водопоглощение при кипячении, % по объему | ≤ 10 % | ГОСТ 30732 |
| Объемная доля закрытых пор | ≥ 90 % | ГОСТ 30732, ТУ 2248--021-40270293-2005 |
