Стальные предизолированные трубы с тепловой изоляцией из пенополиуретана в ПЭ или оцинкованной оболочке предназначены для подземной прокладки тепловых сетей (в ПЭ оболочке - бесканальным способом, в оцинкованной оболочке - в проходных каналах и туннелях) и надземной прокладки тепловых сетей (для труб в оцинкованной оболочке). Параметры теплоносителя: рабочее давление не более 1,6 МПа, температура - не более 140 ºС (допускается повышение температуры не более 150 ºС в пределах графика качественного регулирования отпуска тепла 150 ºС - 70 ºС).
Допускается также применение предизолированных труб для трубопроводов, транспортирующих другие вещества (нефть, газ и пр.).

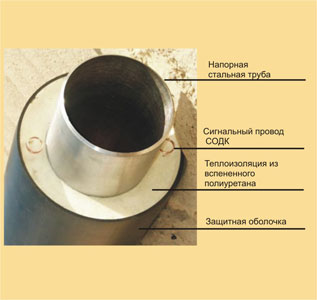

Стальные предизолированные трубы представляют собой конструкцию типа “сэндвич”.
Пространство между стальной и полиэтиленовой трубами заполняется пенополиуретаном, который обеспечивает надежную теплоизоляцию. Наружная полиэтиленовая или оцинкованная оболочка в предизолированных трубах выполняет функции не только гидроизоляции, но и защищает слой пенополиуретановой изоляции от механических повреждений.
Применение предизолированных труб значительно снижает аварийность за счет устранения наружной коррозии.
Предотвращение коррозии обеспечивается технологией подготовки трубы:

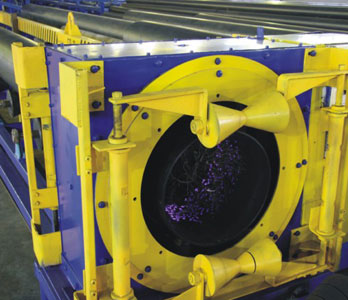

- Стальная труба перед изоляцией проходит обработку в дробеметной установке по всей длине. В результате ее поверхность очищается от ржавчины и загрязнений и приобретает шероховатость, которая способствует лучшей адгезии изоляционного слоя к поверхности трубы;
- Полиэтиленовая оболочка предизолированной трубы с внутренней стороны обрабатывается коронарным разрядом, что обеспечивает оптимальное сцепление между оболочкой и пенополиуретановой изоляцией.
Стальные трубы в ПЭ оболочке
| Наружный диаметр и минимальная толщина стенки стальных труб, мм | Тип 1 - стандартный | Тип 2 - усиленный | ||
|---|---|---|---|---|
| Наружный диаметр изоляции по ПЭ оболочке, мм | Толщина слоя пенополиуретана, мм | Наружный диаметр изоляции по ПЭ оболочке, мм | Толщина слоя пенополиуретана, мм | |
| 32 х 3,0 | 90; 110; 125 | 26,0; 36,5; 43,5 | - | - |
| 38 х 3,0 | 110; 125 | 33,0; 40,5 | - | - |
| 45 х 3,0 | 125 | 37,0 | - | - |
| 57 х 3,0 | 125 | 31,5 | 140 | 38,5 |
| 76 х 3,0 | 140 | 29,0 | 160 | 39,0 |
| 89 х 4,0 | 160 | 32,5 | 180 | 42,5 |
| 108 х 4,0 | 180 | 33,0 | 200 | 43,0 |
| 133 х 4,0 | 225 | 42,5 | 250 | 54,5 |
| 159 х 4,5 | 250 | 41,5 | 280 | 55,5 |
| 219 х 6,0 | 315 | 42,0 | 355 | 62,0 |
| 273 х 7,0 | 400 | 57,0 | 450 | 81,5 |
| 325 х 7,0 | 450 | 55,5 | 500 | 79,5 |
| 426 х 7,0 | 560 | 58,2 | 600; 630 | 77,6; 92,5 |
| 530 х 7,0 | 710 | 78,9 | - | - |
Стальные трубы в оцинкованной оболочке
| Наружный диаметр и минимальная толщина стенки стальных труб, мм | Размеры оболочки из тонколистовой оцинкованной стали | Расчетное значение слоя пенополиуретана, мм | |
|---|---|---|---|
| Наружный диаметр, мм | Мин. толщина стенки*, мм | ||
| 32 х 3,0 | 110; 125; 140 | 0,55 | 46,0; 53,5 |
| 38 х 3,0 | 125; 140 | 0,55 | 43,0; 50,5 |
| 45 х 3,0 | 125; 140 | 0,55 | 39,5; 47,0 |
| 57 х 3,0 | 140 | 0,55 | 40,9 |
| 76 х 3,0 | 160 | 0,55 | 41,4 |
| 89 х 4,0 | 180 | 0,6 | 44,9 |
| 108 х 4,0 | 200 | 0,6 | 45,4 |
| 133 х 4,0 | 225 | 0,6 | 45,4 |
| 159 х 4,5 | 250 | 0,7 | 44,8 |
| 219 х 6,0 | 315 | 0,7 | 47,3 |
| 273 х 7,0 | 400 | 0,8 | 62,7 |
| 325 х 7,0 | 450 | 0,8 | 61,7 |
| 426 х 7,0 | 560 | 1,0 | 66,2 |
| 530 х 7,0 | 675; 710 | 1,0 | 71,5; 89,0 |
*По требованию заказчика минимальная толщина стенки может быть увеличена.
Материалы для производства предизолированных труб
Для производства теплогидроизолированных конструкций используются стальные трубы и фасонные детали (тройники, отводы, переходы и т.д.) из отечественной коррозионно-стойкой стали, соответствующие ГОСТам и имеющие сертификаты заводов-изготовителей.
Для теплоизоляции применяются системы полиуретанов производства: “Хантсмен”, “Дау Изолан”, “Эластокам”. Пенополиуретаны, полученные на основе этих систем, в наибольшей мере отвечают требованиям, предъявляемым к теплоизоляционным материалам. Такая изоляция расчитана на длительную эксплуатацию при температуре теплоносителя до 150 °С.
Система оперативного дистанционного контроля предизолированных труб
Все полимерные предизолированные трубы и фасонные изделия оснащены системой оперативного дистанционного контроля (ОДК).
Система ОДК позволяет контролировать состояние трубопровода, оперативно сигнализировать о появившейся неисправности и точно указывать место любого дефекта.
Действие системы оперативного дистанционного контроля основано на измерении электрического сопротивления изоляции между стальной трубой и сигнальными проводами, установленными в теплоизоляционном слое. При увлажнении изоляции сопротивление падает, что фиксируется специальными приборами системы ОДК - детекторами.
Технический контроль качества предизолированных труб
Технический контроль качества проходят не только готовые предизолированные трубы и фасонные изделия, но и все применяемые в производстве материалы. В процессе производства предизолированных труб осуществляется пооперационный контроль полуфабрикатов. Перед использованием пенополиуретановая система проходит технологическую пробу на соответствие параметров вспенивания сертификату поставщика и требованиям технических условий.
Полиэтиленовые трубы-оболочки перед применением проходят испытания на относительное удлинение при разрыве и изменение длины труб после прогрева.
Сервис
Условия хранения предизолированных труб исключают возможность их механического повреждения, деформации, загрязнения, продольного прогиба. При погрузочно-разгрузочных работах применяются грузозахватные средства, не вызывающие повреждения изоляции.
