Предназначены для установки и инспекции запорно-регулировочной арматуры, а также для ряда других технических решений.

Пример 1.

Камера инспекционная диаметром (ОD) 1000 мм, высота шахты колодца 1500 мм, вход/выход выполнены из гладкой трубы диаметром 110 мм. По желанию заказчика диаметр дна данного колодца больше диаметра шахтной трубы, что обеспечивает дополнительную анкеровку при монтаже колодца, особенно в водонасыщенных грунтах.

Фото 1 — Сварная инспекционная камера

Фото 2 — Вид инспекционной камеры сверху

Пример 2.

Камера инспекционная внутренним диаметром шахты (ID) 1400 мм, высота шахты колодца 1750 мм, входы/выходы выполнены из гладкой трубы диаметром 110 мм. В инспекционной камере установлены запорно-регулировочная арматура и лестница, данная конструкция может использоваться как в водопроводных системах, так и в напорной канализации (фото 3).

Фото 3 — Сварная инспекционная камера (ID) 1400 мм

Фото 4 — Вид инспекционной камеры сверху

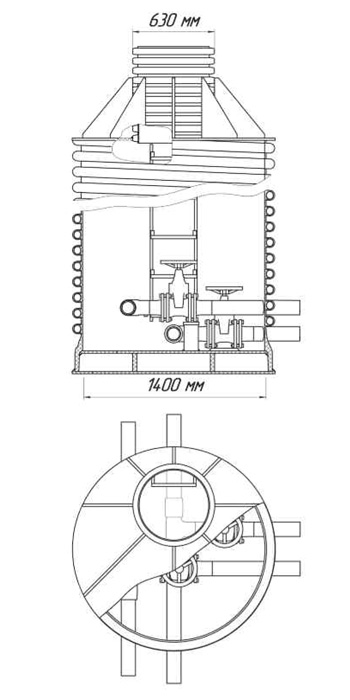

Чертеж инспекционной камеры (ID) 1400 мм
