Гибкие полимерные теплоизолированные трубы
Рабочая температура: 95℃
Рабочее давление: 0,6 МПа
Диаметры: 25 – 75 мм
Длина отрезка: до 1 300 м
Напорная труба: «ДЖИ-ПЕКС»: сшитый полиэтилен (PEX-a)
Теплоизоляция: полужесткий пенополиуретан
Исполнение: однотрубное, двухтрубное, четырехтрубное
Способы прокладки: подземный бесканальный; в проходных и непроходных каналах
Назначение: сети ГВС и низкотемпературного теплоснабжения

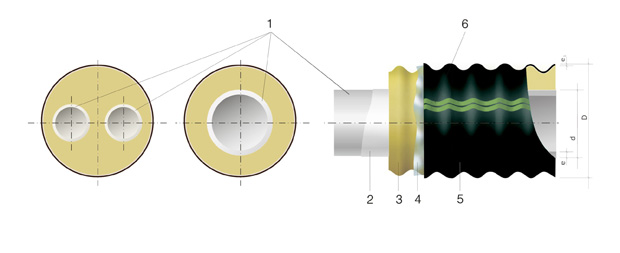

Конструкция
- Напорная труба Рех-а.
- Кислородно-защитный слой (по требованию заказчика).
- Теплоизоляция из полужесткого ППУ.
- Барьерный слой.
- Защитная оболочка из полиэтилена.
- Идентификационные полосы зеленого цвета.
Преимущества теплоизолированных труб ИЗОПРОФЛЕКС:
- Трубы ИЗОПРОФЛЕКС обеспечивают эффективную подачу горячей воды по внутриквартальным тепловым сетям, сводя теплопотери к минимуму;
- Теплоизолированные трубы ИЗОПРОФЛЕКС не подвержены коррозии;
- Теплоизолированные трубы ИЗОПРОФЛЕКС не требуют гидроизоляции и связанных с ней затрат;
- Теплоизолированные трубы ИЗОПРОФЛЕКС обеспечивают длительную и безаварийную работу теплообменного оборудования;
- Трубы ИЗОПРОФЛЕКС для теплоснабжения и отопления более долговечны по сравнению с другими теплоизолированными трубами, производимыми в России: срок их службы при соблюдении условий эксплуатации измеряется десятками лет;
- Малый вес теплоизолированных труб ИЗОПРОФЛЕКС существенно облегчает их транспортировку и монтаж;
- гибкость теплоизолированных труб ИЗОПРОФЛЕКС позволяет проходить повороты трассы без применения фасонных деталей;
- в отличие от других производимых в России теплоизолированных труб, ИЗОПРОФЛЕКС поставляются длинномерными отрезками (бухтами), благодаря чему существенно сокращаются сроки и стоимость монтажных работ.
- Теплоизолированные трубы ИЗОПРОФЛЕКС рассчитаны на бесканальную прокладку. Изготавливаются в трех основных вариантах одно-, двух- и четырех-трубном, что позволяют максимально оптимизировать схему прокладки в зависимости от назначения и характера трассы.
Гибкая труба ИЗОПРОФЛЕКС (изготавливается по заказу)
| Номенклатура ИЗОПРОФЛЕКС |
Напорная труба «ДЖИ-ПЕКС-135АМТ», d x e (мм) | Защитная оболочка, D x e (мм) | Масса 1 м, кг | Мин. радиус изгиба, м |
Макс. длина в бухте, м |
Макс.длина на барабане, м |
|---|---|---|---|---|---|---|
| 25/63 | 25 х 2,3 | 103 х 2,2 | 0,75 | 0,7 | 200 | 1300 |
| 32/63 | 32 х 2,9 | 115 х 2,4 | 0,82 | 0,7 | 200 | 1300 |
| 40/75 | 40 х 3,7 | 130 х 2,6 | 1,15 | 0,8 | 200 | 1200 |
| 50/90 | 50 х 4,6 | 150 х 2,7 | 1,63 | 0,8 | 160 | 900 |
| 63/100 | 63 х 5,8 | 165 х 2,9 | 2,35 | 0,9 | 160 | 720 |
| 75/125 | 75 х 6,8 | 185 х 3,0 | 3,04 | 1,0 | 140 | 720 |
Гибкая труба ИЗОПРОФЛЕКС ТАНДЕМ, двухтрубная
| Номенклатура ИЗОПРОФЛЕКС ТАНДЕМ |
Напорная труба «ДЖИ-ПЕКС-135АМТ», d x e (мм) | Защитная оболочка, D x e (мм) | Масса 1 м, кг | Мин. радиус изгиба, м |
Макс. длина в бухте, м |
Макс.длина на барабане, м |
|---|---|---|---|---|---|---|
| 25+25/90 | 25 х 2,3 | 94,4 х 2,2 | 1,38 | 0,8 | 160 | 800 |
| 32+32/110 | 32 х 2,9 | 114,8 х 2,4 | 1,95 | 0,9 | 160 | 700 |
| 40+40/125 | 40 х 3,7 | 129,7 х 2,6 | 2,55 | 1,0 | 140 | 512 |
| 50+50/125 | 50 х 4,6 | 165,3 х 2,9 | 3,87 | 1,2 | 120 | 320 |
Гибкая труба ИЗОПРОФЛЕКС КВАДРО, четырехтрубная
| Номенклатура ИЗОПРОФЛЕКС КВАДРО |
Напорная труба «ДЖИ-ПЕКС-135АМТ», d x e (мм) | Защитная оболочка, D x e (мм) | Масса 1 м, кг | Мин. радиус изгиба, м |
Макс. длина в бухте, м |
Макс.длина на барабане, м |
|---|---|---|---|---|---|---|
| 25+25 SDR11 25+20SDR7,4/145 |
2,4 х 2,3 2,5 х 2,3 25 х 3,5 20 х 2,8 |
150,4 х 2,7 | 3,04 | 1,1 | 130 | 350 |
| 32+32 SDR11 32+25 SDR7,4/145 |
32 х 2,9 32 х 2,9 32 х 4,4 25 х 3,5 |
150,4 х 2,7 | 3,39 | 1,1 | 130 | 350 |
| 40+40 SDR11 40+32 SDR7,4/160 |
40 х 3,7 40 х 3,7 40 х 5,5 32 х 4,4 |
165,3 х 2,9 | 4,39 | 1,2 | 120 | 350 |
