Гибкие высокотемпературные теплоизолированные трубы

Рабочая температура: до 160℃

Рабочее давление: 1,6 МПа

Диаметры: 55 – 163 мм

Длина отрезка: до 720 м

Напорная труба: спирально-гофрированная хромоникелевая нержавеющая сталь (1.4301, 1.4404)

Теплоизоляция: полужесткий пенополиизоцианурат

Исполнение: однотрубное; оснащается сигнальным кабелем для подключения системы оперативного дистанционного контроля (ОДК)

Способы прокладки: подземный бесканальный; в проходных и непроходных каналах

Назначение: сети высокотемпературного теплоснабжения

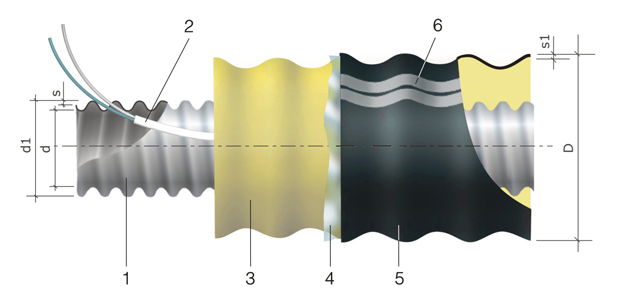

Конструкция

1. Напорная спирально-гофрированная труба из хромоникелевой нержавеющей стали (1.4301, 1.4404).
2. Гибкий сигнальный кабель системы оперативного дистанционного контроля (ОДК).
3. Теплоизоляция из полужесткого ППУ.
4. Барьерный слой.
5. Защитная оболочка из полиэтилена.
6. Идентификационные полосы серого цвета.

Диаметры

*- Поставка труб КАСАФЛЕКС 163/225 осуществляется только на барабанах специальным транспортом.

Преимущества системы

1. Надежность

Статистика аварийных случаев при использовании систем гибких трубопроводов КАСАФЛЕКС с 2002 г. показывает, что на 75 километров трубопровода в год приходится в среднем два повреждения.

2. Скорость монтажа

Опыт прокладки систем гибких трубопроводов КАСАФЛЕКС показывает, что скорость монтажа в этом случае в 4-8 раз выше по сравнению с традиционными металлическими трубами. Бригада из четырех человек обеспечивает прокладку 400–700 метров трубопровода за смену. При этом не требуется использования погрузочно-разгрузочных механизмов и сварочной техники.

Система позволяет производить замену трубопроводов с отключением потребителя всего лишь на 3-4 часа, что дает возможность производить замену сетей в любое время года. На ремонт повреждения трубопровода КАСАФЛЕКС требуются считанные часы.

Стоимость монтажа, ремонтно-эксплуатационные расходы

При монтаже трубопроводов КАСАФЛЕКС объем земляных работ в 3–5 раз меньше по сравнению с традиционными металлическими трубами. Стоимость монтажа в 4-8 раз ниже. Ремонтно-эксплуатационные расходы сокращаются в 2–3 раза. Затраты на благоустройство — в 3–5 раз.

Технические преимущества

Трубы КАСАФЛЕКС поставляются цельными отрезками длиной до 800 метров, что позволяет в несколько раз уменьшить количество стыков по сравнению с традиционными металлическими трубами.

Трубы КАСАФЛЕКС рассчитаны на бесканальную прокладку. Соответственно, реконструкцию теплосетей можно осуществлять в обход существующих железобетонных каналов без их вскрытия.

Трубы КАСАФЛЕКС самокомпенсируемые. При прокладке не требуются компенсаторы, отводы, неподвижные опоры.

Прокладка теплосетей с использованием труб КАСАФЛЕКС возможна без вскрытия дорожного полотна и других объектов. В этом случае используют метод горизонтально-направленного бурения (ГНБ).

Трубы КАСАФЛЕКС не подвержены внешней и внутренней коррозии, их пропускная способность сохраняется в течение всего срока эксплуатации.

При отсутствии у труб КАСАФЛЕКС механических повреждений не требуется плановое отключение для испытаний в весенне-летний период.

Гибкость труб КАСАФЛЕКС позволяет плавно обходить препятствия: строения, коммуникации, отдельно стоящие деревья; их целесообразно использовать в плотной городской застройке.

3. Экономическая целесообразность

Затраты, приведенные к году эксплуатации трубопроводов КАСАФЛЕКС, примерно в 2–4 раз ниже, чем у традиционных стальных предизолированных трубопроводов.

4. Теплопотери

Тепловые потери труб КАСАФЛЕКС соответствуют требованиям СНиП 41-03-2003.

Применяемый материал для тепловой изоляции — пенополиизоцианурат, вспенивание которого осуществляется без использования фреона.
